Funktionsweise:
Durch einen eingebauten Klappmechanismus liegt die Stütze nach hinten geklappt unter dem Fahrzeug.
Mit Hilfe einer im Lieferumfang enthaltenen Kurbel ist das Ausklappen und Ausfahren, sowie das Einfahren und Wegklappen der Stütze in einem Arbeitsgang möglich.
Durch die Lagerung der Kurbel im Inneren des Fahrzeuges ist der komplette Nutzungsvorgang möglich, ohne sich die Hände dreckig zu machen.
Wie finde ich die passende Länge für mein Fahrzeug?
Bei den Stützen handelt es sich um Universalstützen, die an jedes Fahrzeug, unter Berücksichtigung der örtlichen Gegebenheiten, montiert werden können. Dabei ist darauf zu achten, dass der Montagepunkt die Kräfte gut in den Rahmen weiterleiten kann.

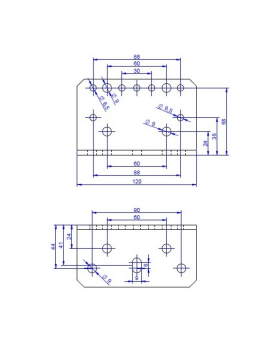

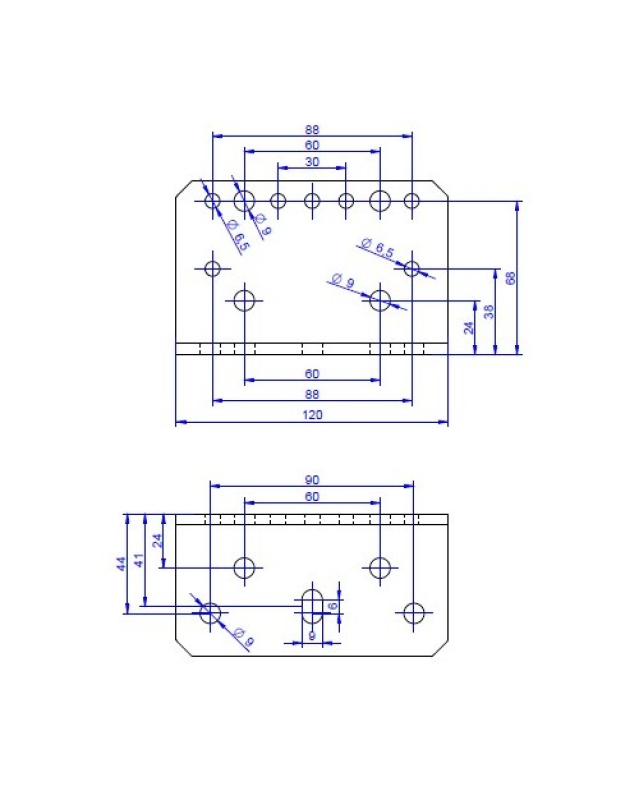

Zu Empfehlen ist die Montage direkt am Fahrzeugrahmen, an der Rahmenverlängerung oder an der Anhängekupplung. Hierzu liegen jedem Satz zwei Universal-Winkel-Bleche bei, die an der glatten Seite montiert werden.
Die richtige Stützenlänge ermitteln Sie bitte individuell an Ihrem Fahrzeug, in dem Sie den Abstand vom möglichen Montagepunkt zum Boden am beladenem Fahrzeug messen. Von diesem Wert subtrahieren Sie dann noch 20-30mm für ausreichende Bodenfreiheit auch bei unebenem Gelände. Für Kastenwagen sind sie leider nicht geeignet.
Technische Daten:
- Maximale Hebekraft: 500kg
- Gewicht: ca. 2,5kg pro Stütze
- Variabler Bodenabstand durch Stecksystem
- Leicht und schnell zu montieren
- Rundum feuerverzinkt

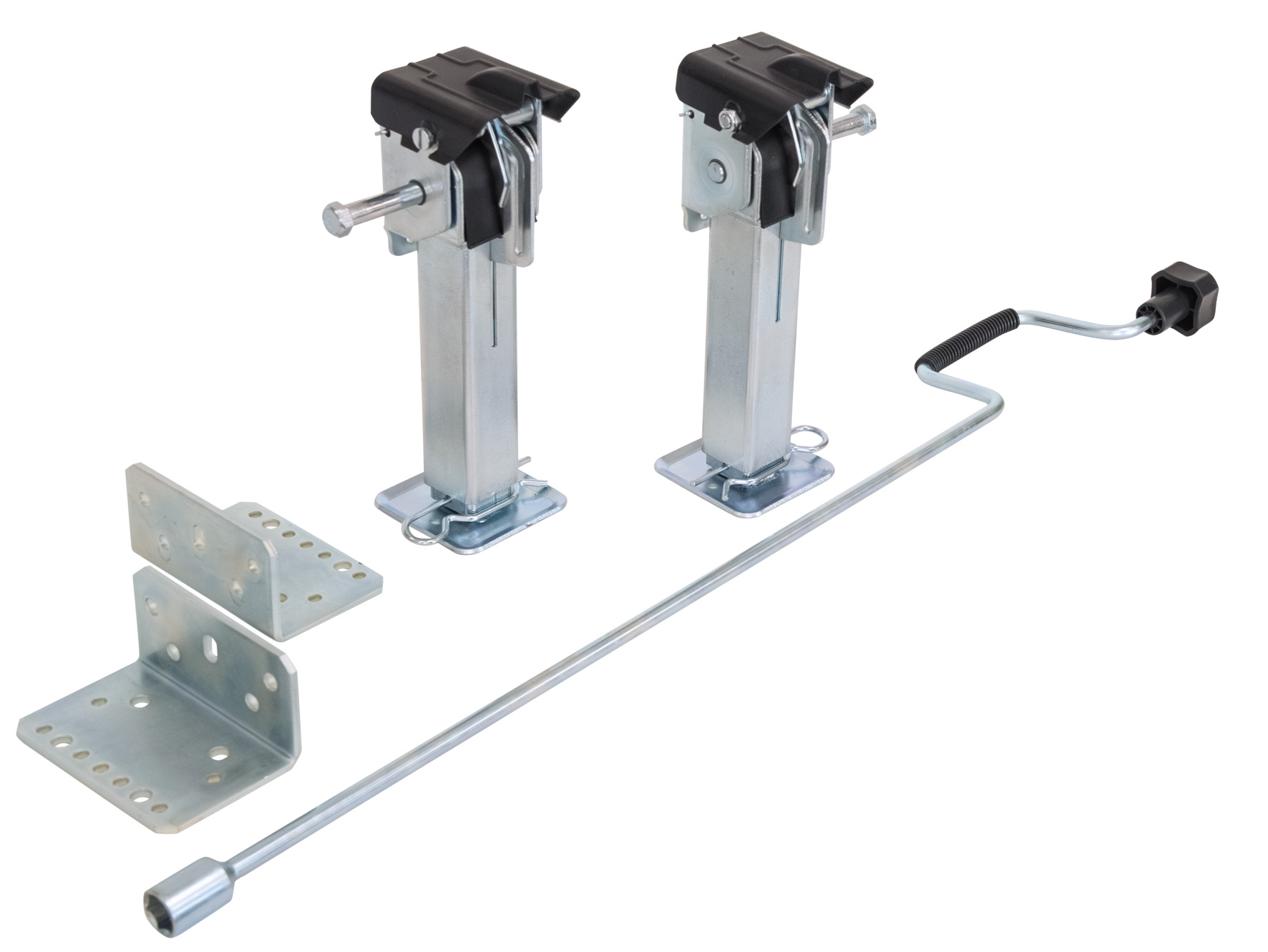

Lieferumfang:
- 2 Stützen
- 2 Universal-Befestigungswinkel mit Befestigungsschrauben
- 1 Kurbel mit 17mm Nuß
Ausführungen:
- Länge 290-460mm (Länge senkrecht eingefahren bis maximal ausgefahren mit Stecksplint)
Download:
Optionales Zubehör:
- 2er Set Stützplatten, die das Wegrutschen oder Einsinken der Hubstützen bei glattem oder weichem Untergrund verhindern. UV- und kältebeständig. Diagonale: 185mm
Montage:
Zur Befestigung der Stütze an einer vorhandenen Rahmenverlängerung ist außen eine gerade Fläche notwendig. Sollte es sich bei Ihrer Rahmenverlängerung um ein nach außen offenes C-Profil handeln oder die Rahmenverlängerung außen unten eine Kante haben, empfehlen wir die Verwendung der unten aufgeführten "Hubstützhalter für außen offene Rahmenverlängerungen". Sollte der Abstand der Rahmenverlängerung zum Boden ausreichend sein, kann alternativ auch so montiert werden:
Link
Bei Fahrzeugen mit vorhandenem Lochbild im Abstand 60, 80 oder 100mm empfehlen wir die Verwendung der optionalen Halter, die Sie unten aufgeführt finden.
.jpg "Hubstützhalter für außen offene Rahmenverlängerungen")
